直击雷防护:是保护建筑物本身不受雷电损害,以及减弱雷击时巨大的雷电流沿着建筑物泄入大地时对建筑物内部空间产生的各种影响。直击雷防护主要采用独立针(矮小建(构)筑物)。建筑物防直击雷措施应采用避雷针、带、网、引下线、均压环、等电位、接地体。
感应雷防护产品,包括防雷器/避雷器,有信号和电源防雷2种。防雷器、避雷器、浪涌保护器、电涌保护器都是一种产品,只是在不同的行业叫法不一样,英文名字SPD,都是用在感应雷防护里面的。防雷设备从类型上看大体可以分为:电源防雷器、电源保护插座、天馈线保护器、信号防雷器、防雷测试工具、测量和控制系统防雷器、地极保护器。
电源防雷器分为B、C、D三级。依据IEC(国际电工委员会)标准的分区防雷、多级保护的理论,B级防雷属于第一级防雷器,可应用于建筑物内的主配电柜上;C级属第二级防雷器,应用于建筑物的分路配电柜中;D级属第三级防雷器,应用于重要设备的前端,对设备进行精细保护。
通信线信号防雷器在产品的设计上,依据IEC 61644的要求,分为B、C、F三级。B级(Base protection)基本保护级(粗保护级),C级(Combination protection)综合保护级,F级(Medium&fine protection)中等&精细保护级。
测量和控制装置有着广泛的应用,例如生产厂、建筑物管理、供暖系统、报警装置等。由于雷电或其他原因造成的过电压不仅会对控制系统造成危害,而且对昂贵的转换器、传感器也会造成危害。控制系统的故障通常会导致产品损失和对生产的影响。测量和控制单元通常比电源系统对浪涌过电压的反应更加敏感。
在测量和控制系统选择和安装防雷器的时候,下面的几个因素必须要考虑:
1、系统的最大工作电压
2、最大工作电流
3、最大数据传输频率
4、是否允许电阻值增大
5、导线是否从建筑物外部引进,建筑物是否有外部防雷装置。
感应雷的防护:措施是对雷云发生自闪、云际闪、云地闪时,在进入建筑物的各类金属管、线上所产生雷电脉冲起限制作用,从而保护建筑物内人员及各种电气设备的安全。采取的措施应根据各种设备的具体情况,除要有良好的接地和布线系统,安全距离外,还要按供电线路,电源线、信号线、通信线、馈线的情况安装相应避雷器以及采取屏蔽措施。
SPD信息时代的今天,电脑网络和通讯设备越来越精密,其工作环境的要求也越来越高,而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、无线电信号收发设备等线路侵入室内电气设备和网络设备,造成设备或元器件损坏,人员伤亡,传输或储存的数据受到干扰或丢失,甚至使电子设备产生误动作或暂时瘫痪、系统停顿,数据传输中断,局域网乃至广域网遭到破坏。其危害触目惊心,间接损失一般远远大于直接经济损失。防雷器就是通过现代电学以及其它技术来防止被雷击中的设备。
本公司代理的知名品牌感应雷保护器
防雷接地简述
让雷电流迅速导入大地以防止雷击灾害为目的接地叫做防雷接地。
防雷接地组成
防雷接地装置包括以下部分:

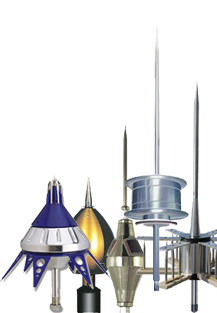

1) 雷电接受装置:直接或间接接受雷电的金属杆(接闪器),如避雷针、避雷带(网)、架空地
线及避雷器等。
2) 接地线(引下线):雷电接受装置与接地装置连接用的金属导体。
3) 接地装置:接地线和接地体的总和。 接地体指的是降阻剂,离子接地极,扁钢等
防雷接地计算
A1 垂直接地极的接地电阻可利用下式计算(图A1)
当ld时:
式中:RV ——垂直接地极的接地电阻,Ω;
ρ——土壤电阻率,Ωm;
l——垂直接地极的长度,m;
d——接地极用圆钢时,圆钢的直径,m
A2 不同形状水平接地极的接地电阻可利用下式计算:
式中:Rh ——水平接地极的接地电阻,Ω;
L——水平接地极的总长度,m;
h——水平接地极的埋设深度,m;
d——水平接地极的直径或等效直径,m;
A——水平接地极的形状系数。
防雷接地防腐蚀
接地装置容易发生腐蚀的部位主要有:
(1)设备接地引下线及其连接螺丝;
(2)各焊接头;
(3)电缆沟内的均压带;
(4)水平接地体
由于全球气候变暖,雷击事故逐年增加,雷击已经超过了台风等自然灾害成为人类的第一“杀手”。雷电预警是目前世界公认的能大幅降低雷击人员伤亡事故的有效措施。
“雷电预警+防雷”综合防护措施能解决单一防雷所不能解决的雷电防护难题。
雷电监测预警的作用:
感应雷防护产品,包括防雷器/避雷器,有信号和电源防雷2种。防雷器、避雷器、浪涌保护器、电涌保护器都是一种产品,只是在不同的行业叫法不一样,英文名字SPD,都是用在感应雷防护里面的。防雷设备从类型上看大体可以分为:电源防雷器、电源保护插座、天馈线保护器、信号防雷器、防雷测试工具、测量和控制系统防雷器、地极保护器。
电源防雷器分为B、C、D三级。依据IEC(国际电工委员会)标准的分区防雷、多级保护的理论,B级防雷属于第一级防雷器,可应用于建筑物内的主配电柜上;C级属第二级防雷器,应用于建筑物的分路配电柜中;D级属第三级防雷器,应用于重要设备的前端,对设备进行精细保护。
通信线信号防雷器在产品的设计上,依据IEC 61644的要求,分为B、C、F三级。B级(Base protection)基本保护级(粗保护级),C级(Combination protection)综合保护级,F级(Medium&fine protection)中等&精细保护级。
测量和控制装置有着广泛的应用,例如生产厂、建筑物管理、供暖系统、报警装置等。由于雷电或其他原因造成的过电压不仅会对控制系统造成危害,而且对昂贵的转换器、传感器也会造成危害。控制系统的故障通常会导致产品损失和对生产的影响。测量和控制单元通常比电源系统对浪涌过电压的反应更加敏感。
在测量和控制系统选择和安装防雷器的时候,下面的几个因素必须要考虑:
1、系统的最大工作电压
2、最大工作电流
3、最大数据传输频率
4、是否允许电阻值增大
5、导线是否从建筑物外部引进,建筑物是否有外部防雷装置。
感应雷的防护:措施是对雷云发生自闪、云际闪、云地闪时,在进入建筑物的各类金属管、线上所产生雷电脉冲起限制作用,从而保护建筑物内人员及各种电气设备的安全。采取的措施应根据各种设备的具体情况,除要有良好的接地和布线系统,安全距离外,还要按供电线路,电源线、信号线、通信线、馈线的情况安装相应避雷器以及采取屏蔽措施。
SPD信息时代的今天,电脑网络和通讯设备越来越精密,其工作环境的要求也越来越高,而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、无线电信号收发设备等线路侵入室内电气设备和网络设备,造成设备或元器件损坏,人员伤亡,传输或储存的数据受到干扰或丢失,甚至使电子设备产生误动作或暂时瘫痪、系统停顿,数据传输中断,局域网乃至广域网遭到破坏。其危害触目惊心,间接损失一般远远大于直接经济损失。防雷器就是通过现代电学以及其它技术来防止被雷击中的设备。
本公司代理的知名品牌感应雷保护器
|
|
|
|
|
防雷接地简述
让雷电流迅速导入大地以防止雷击灾害为目的接地叫做防雷接地。
防雷接地组成
防雷接地装置包括以下部分:
1) 雷电接受装置:直接或间接接受雷电的金属杆(接闪器),如避雷针、避雷带(网)、架空地
线及避雷器等。
2) 接地线(引下线):雷电接受装置与接地装置连接用的金属导体。
3) 接地装置:接地线和接地体的总和。 接地体指的是降阻剂,离子接地极,扁钢等
防雷接地计算
A1 垂直接地极的接地电阻可利用下式计算(图A1)
当ld时:
式中:RV ——垂直接地极的接地电阻,Ω;
ρ——土壤电阻率,Ωm;
l——垂直接地极的长度,m;
d——接地极用圆钢时,圆钢的直径,m
A2 不同形状水平接地极的接地电阻可利用下式计算:
式中:Rh ——水平接地极的接地电阻,Ω;
L——水平接地极的总长度,m;
h——水平接地极的埋设深度,m;
d——水平接地极的直径或等效直径,m;
A——水平接地极的形状系数。
防雷接地防腐蚀
接地装置容易发生腐蚀的部位主要有:
(1)设备接地引下线及其连接螺丝;
(2)各焊接头;
(3)电缆沟内的均压带;
(4)水平接地体
-英国FURSE防雷接地产品-
-澳大利亚LPI防雷接地产品-
-其它防雷接地产品-
|
由于全球气候变暖,雷击事故逐年增加,雷击已经超过了台风等自然灾害成为人类的第一“杀手”。雷电预警是目前世界公认的能大幅降低雷击人员伤亡事故的有效措施。
“雷电预警+防雷”综合防护措施能解决单一防雷所不能解决的雷电防护难题。
雷电监测预警的作用:
- 有足够的时间在雷暴来临之前启动紧急防御预案,减轻危害程度:减少人员伤害危险;以及经济损失。
- 有一整套安全可靠且经济的管理方案,并积极应对灾害的发生。比如,及时撤离面临危险的人员,为灾害的发生作好准备,使一系列的应急措施进入警戒状态。
|
|
