LPI weld放热焊接(Exoweld)

产品名称：LPI weld放热焊接(Exoweld)
产品编号：Pro200942892850
产品型号：LPI Exoweld
更新时间：2009.04.28
浏览次数：1839

详细说明：


采用LPI?weld放热焊接工艺有以下优势：

◎焊接点的载流能力与导线载流能力相等	◎经受反复多次的大浪涌（故障）电流而不退化
◎焊接点永久性，不会老化	◎操作简单，培训容易
◎分子结合，不会松脱	◎工具携带方便，不需外接电源或热源
◎焊接点和铜导体一样，具有良好的耐腐蚀性能	◎从外观能核查焊接质量

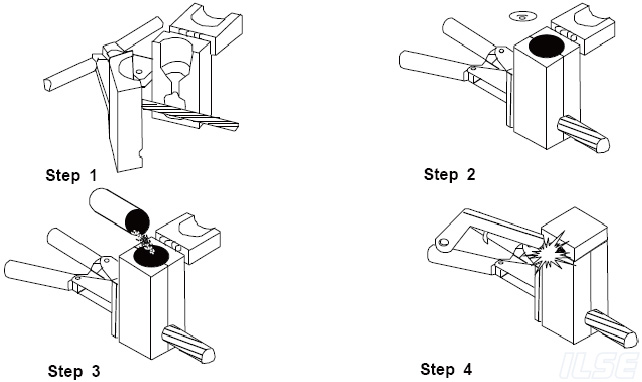

简单四步法：

第一步:用去氧化层钢刷去除导体氧化层，并将导体放入打开的模具内
第二步:用夹具将模具夹紧，放入钢垫片盖住导流孔,确保密封良好
第三步:倒入焊药，在焊药上和模具顶部点燃区域洒上引燃药
第四步:合上顶盖，用点火枪点燃

LPI?weld放热焊接说明:

导线与导线焊接:

◆ 导线的水平“十”字焊接,通常支线被切开.
◆ 导线的焊接,也可以是不同尺寸铜绞线或不同材料的线之间的焊接,如实心铜线,镀铜钢绞线.

导线与接地棒焊接:

◆ 导线与接地极焊接,导线通常为铜绞线,也可以为其它绞线.
◆ 接地极可为镀铜钢等其它材质.

导线与线鼻或铜排焊接:

◆ 线鼻与设备或建筑物接地引下线之间的焊接,最理想是用于电厂或变电站接地系统.
◆ 也可用于铜导线与扁钢的焊接.

铜排与铜排焊接:

◆ 除特殊说明外,一般是铜排与铜排之间的焊接,也可用于不同尺寸的扁钢与扁钢的焊接.

导线焊在钢表面:

◆ 铜绞线与扁钢表面或者管道表面的焊接,为确认是否烧坏薄钢板或薄管壁,请务必先行试验.

LPI?weld焊药包装说明：

LPI?weld焊药包装说明
焊药型号	包装数量	直径(mm)	单罐重量(kg)
#25	20	19	0.025
#32	20	19	0.032
#45	20	19	0.045
#65	20	19	0.065
#90	10	19	0.090
#115	10	25	0.115
#150	10	25	0.150
#200	10	38	0.200
#250	10	38	0.250

LPI?weld导线直径参照表：

导线直径参照表
标称截面积(mm2)	导线规格		LPI?weld导线尺寸代码
	股数	直径范围
6	7/1.04	3.12	S1
10	7/1.45	4.12	S2
16	7/1.70	5.10	S3
25	7/2.14	6.42	S4
35	7/2.53	4.60-6.42	S5
50	19/1.78	8.90	S6
70	19/2.14	10.70	S7
95	37/1.78	12.46	S8
120	37/2.03	14.21	S9
150	37/2.25	15.75	S10
185	37/2.52	17.64	S11
240	61/2.25	20.25	S12

ILSE?weld放热焊接模具夹具：

模具夹:

大多数模具都需要模具夹，少数模具还需要特殊的框架。 常用的夹具有以下两种： TC01用于“A”，“C”等模具。 TC02用于“B”，“D”等模具。

垂直表面固定模具夹:

通过垂直表面模具夹将模具固定在钢表面 上用TC01或TC02等模具夹配合使用。 TC01A与TC01可变换模具夹配合使用。 TC02A与TC02可变换模具夹配合使用。

链型固定模具夹:

	可通过调整过的模具夹TC01或TC02将模具固定在管物上
	夹具代码 适用模具代号 对以下连接使用 管子 TC01V A & C CS03,CS04&CS07 垂直 TC02V B & D CS03,CS04&CS07 垂直 TC01H A & C CS01&CS02 水平 TC02H B & D CS01&CS02 水平
	*链条尺寸的选择须根据钢管的直径来确定.

磁性固定模具夹:

	可采用磁性固定模具夹将模具固定在平面或轻微弯曲的垂直表面，可采用垂直型打开模具。
	夹具代码 适用模具代号 需最小宽度 TC01M A & C 8 TC02M B & D 10-1/2
	*不同的焊接形式,宽度有少许变化.

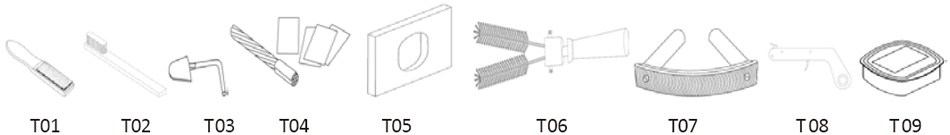

工具:

型   号	名   称	说   明
T01	去氧化钢刷	可用于清洁铜表面并去除氧化层，带硬钢丝，主要用于清洁氧化不是很严重的导体
T02	模具清洁刷	对于清洁垂直打开的模具焊渣效果最好
T03	焊渣清洁铲	TS01（#65以下焊药用）或TS02（#65以下焊药用）对水平打开的模具焊渣效果最好
T04	增径铜片	包裹在导体，直到导线直径与模具导体开口直径相同
T05	高温棉	在所有钢筋焊接时均需要
T06	清洁刷	可清洁任何导体，特别适用于粗糙或脏的导体。该钢刷可旋转并可以更换刷头
T07	去锈刷	用于钢表面的铁锈清洁或去除热镀锌钢表面的锌层，它特别适合磨平表面
T08	点火枪	用于点燃引燃药
T09	密封胶泥	对于防止大尺寸导体引起的焊药泄露相当有效，当模具导体口磨损时可延长模具寿命
