防 雷 / 避 雷 产 品

法国富兰克林避雷针(Saint-Elme Active 1D/2D)


产品名称:法国富兰克林避雷针(Saint-Elme Active 1D/2D)
产品编号:Pro2009629132433
产品型号:Saint-Elme Active 1D、Saint-Elme Active 2D
更新时间:2009.06.29
浏览次数:4339

法国富兰克林避雷针(Saint-Elme Active 1D/2D)

Saint-Elme Active 1D

Active 1D 预放电避雷针

Active 1D 原理

ACTIVE 1D 通过一“脉冲装置”来触发上行先导。该脉冲装置在雷云接近时,存储雷云—大地间电场能量,并在合适的时机,触发上行先导,以捕获雷云的下行先导。该装置在雷云接近时工作,通过其内置传感器测试周围电场强度。在接闪瞬间,避雷针头部极性翻转,其顶端电场强度被突然放大,上行先导放电,直至捕获雷云的下行先导。

Active 1D 特点

具备储能元件,从而有能力触发上行先导
能源自主、清洁:雷云电场能量
全天候工作
优化头部半径,减少电晕效应,保证脉冲装置工作正常
304L不锈钢材料,抗腐蚀
特别适用小型建筑保护,性价比极高

Active 1D 保护半径

ACTIVE 1D 提前放电避雷针已经过实验室认证,完全符合NFC17-102标准,具有12 提前放电时间。实际测试值具备优于标称值的提前放电性能。

雷闪计数器


记录范围:00-99次
测试电流波形:8/20μs
工作温区:-30℃~80℃
防护等级:IP53
产品型号:AFV 0907 CF

Saint-Elme Active 2D 预放电避雷针

一直以来,人们增强ESE避雷针保护半径的方法就是改进上行先导的触发时机,然而,更重要的是,ESE避雷针要具有延伸上行先导的能力,以捕获雷电的下行先导。

基于多年的研究、实验室和现场测试,法国富兰克林推出了新一代的避雷针Saint-Elme Active 2D ,并继续保持其技术领先地位。
Saint-Elme Active 2D不仅具有触发上行先导的能力,更重要地,它能够提供足够的能量延伸上行先导,直到捕获雷云的下行先导。
Saint-Elme Active 2D避雷针的领先技术使其成为双激励避雷针的参考标准。

产品特点

双脉冲触发,具有稳定持续的上行先导
三种储能模式:太阳能、风能和雷云—地电场能量,全球独家技术
所存储能量可触发100次上行先导,重新储能时间不超过7分钟
准确判断放电时机,落雷更准确,减小雷击点落于非避雷针体的概率
电子器件完全被环氧树脂包裹,防止内部电子器件受雷击损坏
可对其遥控测试,测试范围90m,准确显示电子器件和极化器件是否正常
电阻<2毫欧;抗风强度:210km/h;通流容量:500KA
无放射性元素,安全可靠;不锈钢材料,耐腐蚀,外形美观
完全符合NFC 17-102标准
法国制造,专利产品

工作原理

第一个装置,叫做脉冲装置,在雷云接近时,吸收雷云与大地间的电场能量,并在合适的时机触发上行先导。
第二个装置,叫做电源装置,通过几个大容量电容收集和存储风能光能,因此,Saint-Elme Active 2D 避雷针一直预载能量,从而具备延伸上行先导的能力。
当雷云接近时,位于避雷针上的一传感器测量周围电场强度,当达到一定值时,脉冲装置触发,就像大多数ESE系统一样。

Saint-Elme Active 2D 避雷针的创新在于:通过位于其头部的第二个传感器测量上行先导的强度。当下行先导进入避雷针的保护区域时,被测电流大大增强。当达到特定的阀值时,电容器就会放电,延伸上行先导,进而捕获雷云的下行先导。

遥控测试仪

通过遥控测试仪(可选),可对Saint-Elme Active 2D 避雷针进行现场测试,检测内部电子器件是否正常。
测试范围为90米,是目前市场上达到的最远测试距离。
产品型号:AFV 0100 TT (一对一检测);
AFV 1000 TT (一对多检测)。


产品型号及保护半径

 产 品 系 列  型号 产品说明   订货号 订货号 *
 Saint-Elme Active 2D SE 2D30  ΔT = 3 0 微秒,太阳能储能  AFB 1030 2D  AFB 1730 2D
 SE 2D32  ΔT = 6 0 微秒,太阳能储能  AFB 1032 2D  AFB 1732 2D
 SE 2D60  ΔT = 3 0 微秒,太阳能与风能储能  AFB 1060 2D  AFB 1760 2D
 SE 2D62  ΔT = 6 0 微秒,太阳能与风能储能  AFB 1062 2D  AFB 1762 2D
 Active 1D  SE 1D12  ΔT = 1 2 微秒  AFB 1012 1D  AFB 1712 1D
注:﹡为带雷闪计数器的产品订货号。

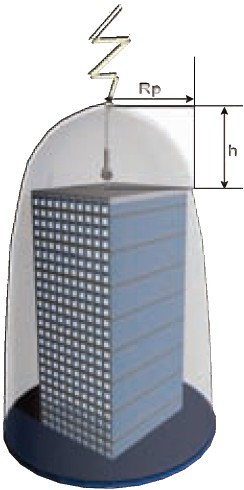

保护半径计算

根据法国NFC 17-120标准规定,避雷针针尖应高于被保护物水平面2米以上,
当h<5m时,避雷针的保护区域要通过描绘电磁模型来获取,见保护半径表;
当h≥5m时,保护半径可按照以下公式进行计算:

Rp — 保护半径(m);
h — 避雷针针尖与被保护物体最高端的距离(m);
D — 滚球半径(m);按照法国NFC17-102标准规定:第一类建筑物D=20m
(GB50057-94规定D=30m),第二类建筑物D=45m,第三类建筑物D=60m;
ΔL— 避雷针上行抢先距离(m),ΔL=V(m/μs)× ΔT(μs),其中V
为平均先导传播速度,近似值为1米/微秒,ΔT为避雷针提前放电时间。


 避雷针型号

 h=高于被保护物的水平高度(m)


2 3 4 5 6 8 10 20 30 60
第一类防雷建筑物Rp
SE 2D30/32

19

28 38 48 48 49 49 50 50 50
SE 2D60/62 31 47 63 79 79 79 79 80 80 80
SE 1D12 11 17 23 28 29 30 30 32 32 32
第二类防雷建筑物Rp
SE 2D30/32

25 38 51 63 64 65 66 71 73 75
SE 2D60/62 39 58 78 97 97 98 99 102 104 105
SE 1D12 16 24 32 41 42 43 45 51 55 57
第三类防雷建筑物Rp
SE 2D30/32

28 42 57 71 72 73 75 81 85 90
SE 2D60/62 43 64 85 107 107 108 109 113 116 120
SE 1D12 19 28 37 46 48 50 52 60 65 72

资料下载:


 富兰克林避雷针.pdf
