电解离子接地系统 (Ionic Earthing Array)
 |
电解离子接地系统(Ionic Earthing Array，简称IEA)非常适用于各种有较高接地要求的场合。传统的接地系统，如用金属棒、金属带、板状导体或深井接地等，仅单纯地将故障电流通过金属导体而流入大地，但不能对故障电流如何更快扩散於土壤中产生影响。因此，在恶劣的土壤条件下，金属导体的接地效果并不十分理想。 经过大量的研究和实践证明：土壤电阻率过高的直接原因是因为缺乏自由离子在土壤中的辅助导电作用，IEA能在土壤中提供大量的自由离子，从而有效地解决上述接地问题 IEA由先进的陶瓷复合材料、合金电极、中性离子化合物组成，以确保能提供稳定的、可靠的接地保护。IEA的主体是铜合金管，以确保较高的导电性能及较长的使用寿命，其内部含有特制的、无毒的电解离子化合物，能够吸收空 气中的水分，通过潮解作用，将活性电解离子有效释放到周围土壤中，正是因为IEA不断地自动释放活性电解离子，使得周 围土壤的导电性能始终保持在较高水平，於是故障电流能顺畅地扩散到周围的土壤中，从而充分发挥接地系统的保护作用。 土壤环境和气候条件对接地系统会产生较大影响，在乾燥的气候里，土壤往往是松散的，土壤导电率很低，此时传统接地方法往往不能发挥良好的保护效果。IEA所包含的特制回填料具有非常好的膨胀性、吸水性及离子渗透性，使IEA与周围的土壤保持良好的接触界面，无论天气或周围环境如何变化，都能使IEA保持最佳的接地保护效果。 根据IEA的安装程序所示，随著时间的推移，IEA电解离子的渗透范围会进一步扩大，IEA周围土壤的导电性能会有很大的提高，这种IEA周围的土壤就成为电子、电气设备的最佳接地基础。IEA可以安装在室内外、甚至处与恶劣的气候条件或岩石上，而不受土壤环境或气候条件的影响。这就是真正安全可靠的、稳定的、免维护的接地系统
型号及技术指标

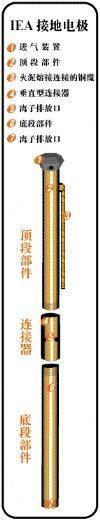

工作原理 电解离子接地极在接地极中加入可逆性缓释填充剂。这种填充剂具有吸水、放水、可逆的特点。当它吸水时，可以吸收自身100-500倍的水分，当外部环境干燥缺水时，又可以完全释放拥有的水分，达到周边水分平衡，这种可逆反应，有效保证了壳层内环境的有效湿度，保证了接地电阻的稳定。通过这种方式产生的离子吸收大地水分后，可以通过潮解作用，将活性电解离子有效释放到周围的土壤中，使接地极成为一个离子发生装置，从而改善周边土质使之达到接地要求。接地极外部填充剂通过与其内部电解离子填充剂的相互作用产生针对壳层土壤的化学处理，降低壳层土壤的电阻率，同时在缓释接地极与大地土壤之间，形成了一个过渡带，增大了接地极的等效截面积和土壤的接触面积，消除了接地体与土壤之间的接触电阻，改善了地中的电场分布，填充剂良好的渗透性能，深入到泥土及岩缝中，形成树根网状，增大了地中的泄流面积。  1、电解离子接地极 2、现有土壤 3、专用填充剂 4、离子向周围扩散 5、扩大土壤的导电范围 设计方法及参考用数量推算公式 :n≈(0.0275*ρ/R)-0.4
应用范围及使用方法 电解离子接地极由于其良好的防腐性能，优良的导电性能及独特的设计工艺，离子接地电极普遍适用于通信、电力、交通、金融、石化、建筑系统等诸多领域。如发电厂、变电站、电力线路、通信局（站）、移动基站、调度机房、高速公路、铁路（地铁）、化工厂、加油站、石油库、军事基地、银行、计算机房、智能化小区等的接地建设或改造。 应用案例

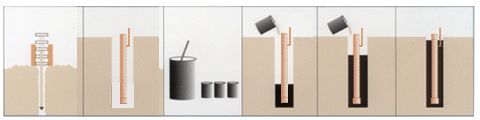

施工方法

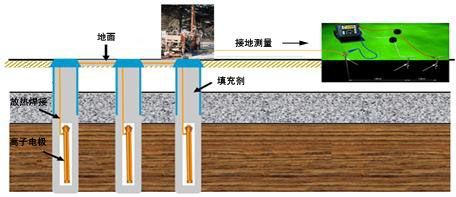

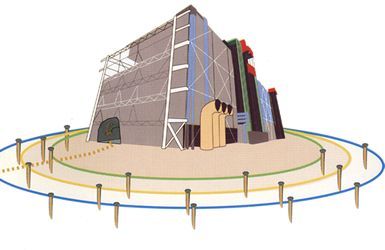

较大的工程可以采用垂直施工；小型工程建议采用水平倾斜埋设（倾斜角度一般在15－30度），可以降低施工成本，效果不受影响。 IEA电极一般安装在建筑物周围的平坦地带，且IEA之间必须用裸铜缆连接起来 ，( 裸铜缆要求直接埋入土壤中0.5 米 ～ 1.0 米深 )。

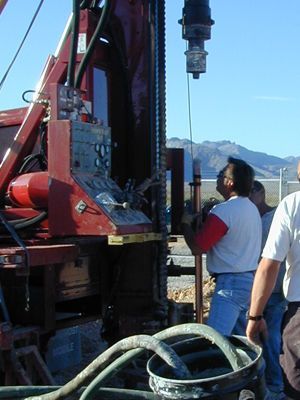

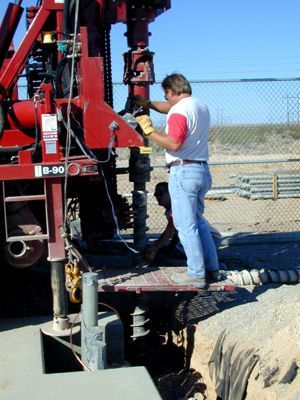

步骤1 注意： IEA电极不得直接打入土壤中。L型的IEA电极，安装在1.5米深的沟槽内，沟槽的长度与IEA电极的水平长度相同。

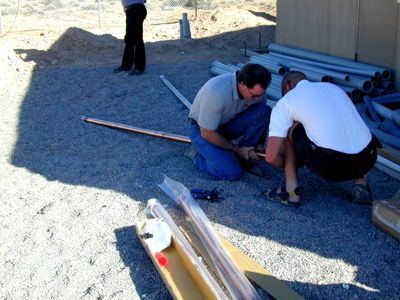

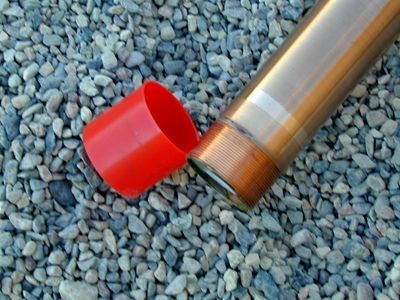

步骤 2 从包装袋中取出待接的二段IEA电极，用提供的连接器将二段连接起来，并确认连接紧密。
注意:

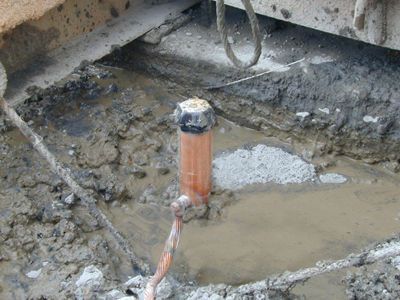

步骤3 注意：IEA电极的周围不得有空隙存在，必须将IEA电极的周围填实.
步骤4
步骤 5
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
