以太网信号防雷器RJ45S-E100/4-B, RJ45S-E100/4-C, RJ45S-E100/4-F, RJ45S-ATM/8-F
产品名称：以太网信号防雷器RJ45S-E100/4-B, RJ45S-E100/4-C, RJ45S-E100/4-F, RJ45S-ATM/8-F
产品编号：Pro200941015823
产品型号：RJ45S-E100/4-B, RJ45S-E100/4-C, RJ45S-E100/4-F, RJ45S-ATM/…
更新时间：2009.04.10
浏览次数：2451
| SPD规格 | Umin | Umax | SPD应用 | 保护脚 | 最大容通电流 | 动作时间 | 电容 | Order No. |
| RJ11-V24T/4 | 12V | 18V | RS-232(V.24)O.H. Token Ring |
Pin2,3,4,5, | 340A | <10ns | <40pF | 5081 068 |
| RJ11-V11EI/4 | 6V | 7.5V | RS-422/485(V.11) Ethermet 10 base T |
Pin2,3,4,5, | 750A | <10ns | <40pF | 5081 076 |
| RJ11-Tele/2 | 110V | 240V | Moden/fax Telecommunication |
Pin3,4 | 250A | <10ns | <40pF | 5081 084 |
| RJ11-Tele/4/F | 110V | 240V | Moden/fax Telecommunication |
Pin2,3,4,5, | 1.5kA | <10ns | 5081 092 | |
| RJ11-Tele/6 | 110V | 240V | Moden/fax Telecommunication |
Pin1-6 | 250A | <10ns | <40pF | 5081 106 |
| RJ45-V24T/4 | 12V | 18V | RS-232(V.24)O.H. Token Ring |
Pin3,4,5,6 | 340A | <10ns | <40pF | 5081 351 |
| RJ45-V24T/8 | 12V | 18V | RS-232(V.24)O.H. Token Ring |
Pin1-8 | 340A | <10ns | <40pF | 5081 378 |
| RJ45-E/4 | 6V | 7.5V | Ethermet 10 Base T (twisted pair) |
Pin1,2,3,6 | 750A | <10ns | <40pF | 5081 386 |
| RJ45-V11I/4 | 6V | 7.5V | RS-422/485(V.11) | Pin3,4,5,6 | 750A | <10ns | <40pF | 5081 424 |
| RJ45-V11EI/8 | 6V | 7.5V | RS-422/485(V.11) Ethermet 10 base T |
Pin1-8 | 750A | <10ns | <40pF | 5081 394 |
| RJ45-Tele/4/F | 110V | 240V | Moden/fax Telecommunication |
Pin3,4,5,6 | 1.5kA | <10ns | 5081 408 | |
| RJ45-Tele/8 | 110V | 240V | Moden/fax Telecommunication |
Pin1-8 | 250A | <10ns | <40pF | 5081 416 |

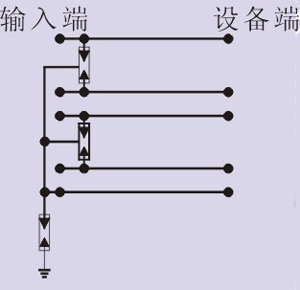

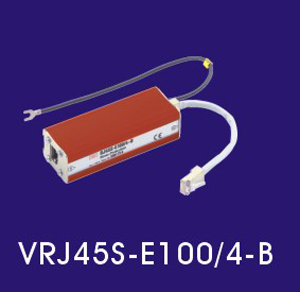

| 基本保护 LPZ 0＞LPZ 2 |
 |
 |
基本保护级，安装于数据线在LPZ 0-2区间内 特征： RJ45接口类型 容易安装 可选DLS-BS组件安装于35mm导轨上 |

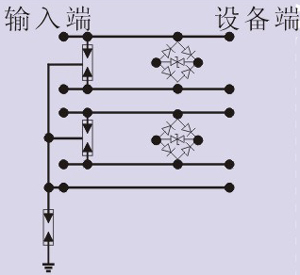

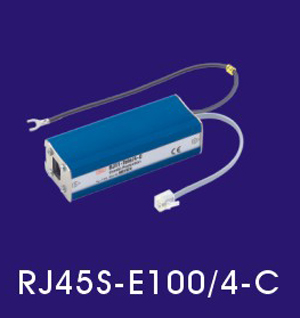

| 综合保护 LPZ 0＞LPZ 3 |
 |
 |
综合保护级，安装于数据线在LPZ 0-3区间内 特征： RJ45接口类型 容易安装 可选DLS-BS组件安装于35mm导轨上 |

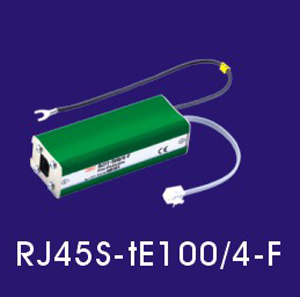

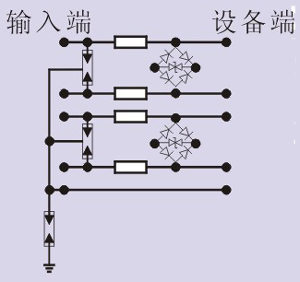

| 中等 +精细保护 LPZ 1＞LPZ 3 |
 |
 |
中等+精细保护级，安装于数据线在LPZ-1-3区间内 特征： RJ45接口类型 容易安装 可选DLS-BS组件安装于35mm导轨上 |

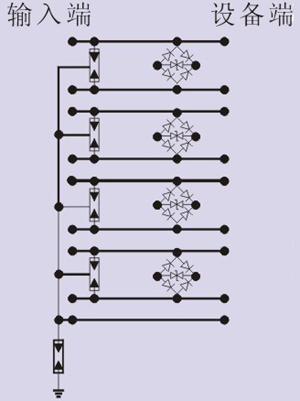

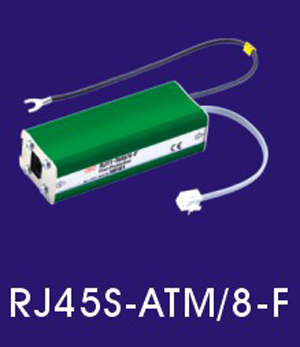

| 中等+精细保护 LPZ 1＞LPZ 3 |
 |
 |
中等+精细保护级，安装于数据线在LPZ 2-3区间内 特征： RJ45接口类型 容易安装 可选DLS-BS组件安装于35mm导轨上 |
