同轴型信号电涌保护器 XV…系列

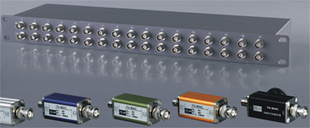

产品名称：同轴型信号电涌保护器 XV…系列
产品编号：101529-132
产品型号：XV-BNC,XV-BNC/16,TV-F
更新时间：2010.07.26
浏览次数：1157
性能说明
- 通流容量大，工作频带宽
- 插入损耗低，残压低，响应时间快
- 信号传输性能优越
- 多级保护
- 结构简单，安装方便快速
产品概述
XV…系列同轴信号电涌保护器用于连接的同轴信号传输设备防雷及抗浪涌保护，适用于有线电视系统，视频监控系统，安防系统，计算机网络系统等同轴通讯设备的防护，安装于防雷分区LPZ1-3界面。技术参数
| 型号 | XV-BNC | XV-BNC/16 | TV-F |
| 最大持续工作电流Ll | 1路 | 16路 | 1路 |
| 标称工作电压Un | 5V | ||
| 最大持续运行电压Uc | 8V | ||
| 标称放电电流（8/20μS）In | 5KA | ||
| 最大放电电流（8/20μS）Imax | 10KA | ||
| 电压保护水平（In）Up | ≤35V | ||
| 响应时间tA | ≤1ns | ||
| 传输速率Vs | 20Mbps | ||
| 插入损耗aE | ≤0.5dB | ||
| 温度范围 | -40℃…+80℃ | ||
| 特性阻抗Z | 75Ω | ||
| 接口类型 | BNC | F | |
| 外壳材料 | 屏蔽金属 | ||
| 外形尺寸 | 82x25x25mm | 19"机架 | 82x25x25mm |
| 防护等级 | IP20 | ||
