CLASS Ⅱ级电涌保护器_DEHNguard PV ... SCP FM
产品名称：CLASS Ⅱ级电涌保护器_DEHNguard PV ... SCP FM
产品编号：Pro2009610154955
产品型号：DEHNguard PV ... SCP FM
更新时间：2009.06.10
浏览次数：1810
详细说明：

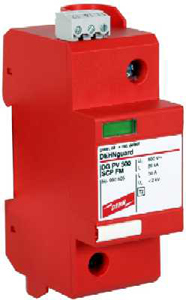

DEHNguard PV ... SCP FM
DEHNguard PV ... SCP FM Dimension drawing DEHNguard PV ... SCP FM Basic circuit diagram DEHNguard PV ... SCP FM
-强大的氧化锌压敏电阻，高泄放能力
-脱扣器和短路装置的结合，使过载时亦无火灾危险
-过载指示以红色标记出现在监控窗口中，且具有遥信功能
DEHNguard PV ... SCP(FM)技术参数
| DEHNguard PV 500 SCP | DEHNguard PV 500 SCP FM | DEHNguard PV 700 SCP | DEHNguard PV 700 SCP FM | DEHNguard PV 1200 SCP | DEHNguard PV 1200 SCP FM | |
| 依据EN 61643-11, SPD | 2级 | 2级 | 2级 | 2级 | 2级 | 2级 |
| 依据IEC 61643-1, SPD | II级 | II级 | II级 | II级 | II级 | II级 |
| 不接地PV系统电压(2ⅹDGPV…)UOC STC | ≤1000V | ≤1000V | ≤1400V | ≤1400V | ≤1400V | ≤1400V |
| 功能接地PV系统电压(薄膜)UOC STC | ≤500V | ≤500V | ≤700V | ≤700V | ≤1200V | ≤1200V |
| 直流最大持续工作电压UC | 500V | 500V | 700V | 700V | 1200V | 1200V |
| 标称放电电流 (8/20μs) In | 20kA | 20kA | 15kA | 15kA | 15kA | 15kA |
| 最大放电电流 (8/20μs)Imax | 30kA | 30kA | 30kA | 30kA | 30kA | 30kA |
| 电压保护水平 Up | ≤2kV | ≤2kV | ≤2.5kV | ≤2.5kV | ≤4.2kV | ≤4.2kV |
| 5KA时,电压保护水平 | ≤1.7kV | ≤1.7kV | ≤2kV | ≤2kV | ≤3.5kV | ≤3.5kV |
| 响应时间 tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 持久短路耐受能力 IK | 80Ad.c. | 80Ad.c. | 80Ad.c. | 80Ad.c. | 80Ad.c. | 80Ad.c. |
| 反向电流耐受能力 IPMAX | 50kA/5ms | 50kA/5ms | 50kA/5ms | 50kA/5ms | 50kA/5ms | 50kA/5ms |
| 逆变器端直流电源最大保护 | 315AgR | 315AgR | 315AgR | 315AgR | 315AgR | 315AgR |
| 工作温度范围 | -40℃ … +65℃ | -40℃ … +65℃ | -40℃ … +65℃ | -40℃ … +65℃ | -40℃ … +65℃ | -40℃ … +65℃ |
| 工作状态/故障指示 | 绿 / 红 | 绿 / 红 | 绿 / 红 | 绿 / 红 | 绿 / 红 | 绿 / 红 |
| 安装导线截面积 (最小） | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 | 1.5mm2单股线/软线 |
| 安装导线截面积 (最大） | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 |
| 安装方式 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 |
| 外壳材料 | 红色热塑性材料, UL 94V-0 | 红色热塑性材料, UL 94V-0 | 红色热塑性材料, UL 94V-0 | 红色热塑性材料, UL 94V-0 | 红色热塑性材料, UL 94V-0 | 红色热塑性材料, UL 94V-0 |
| 防护等级 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 |
| 尺寸 | 2 mods, DIN 43880 | 2 mods, DIN 43880 | 2 mods, DIN 43880 | 2 mods, DIN 43880 | 2 mods, DIN 43880 | 2 mods, DIN 43880 |
| 遥信触点类型 | — | 浮动切换触点 | — | 浮动切换触点 | — | 浮动切换触点 |
| 交流切换能力 | — | 250V/0.5A | — | 250V/0.5A | — | 250V/0.5A |
| 直流切换能力 | — | 250V/0.1A; 125V/0.2A; 75V/0.5A | — | 250V/0.1A; 125V/0.2A; 75V/0.5A | — | 250V/0.1A; 125V/0.2A; 75V/0.5A |
| 遥信终端的横截面积 | — | 最大1.5mm2单股线/软线 | — | 最大1.5mm2单股线/软线 | — | 最大1.5mm2单股线/软线 |
| 订购信息 | ||||||
| 型号 | DEHNguard PV 500 SCP | DEHNguard PV 500 SCP | DG PV 700 SCP | DG PV 700 SCP FM | DG PV 1200 SCP | DG PV 1200 SCP FM |
| 货号 | 950 500 | 950 505 | 950 501 | 950 506 | 950 502 | 950 507 |
| 包装单位 | 1 pc (s) | 1 pc (s) | 1 pc (s) | 1 pc (s) | 1 pc (s) | 1 pc (s) |
