CLASSⅠ级 雷电流保护器_DEHNbloc M 1 150/255
产品名称：CLASSⅠ级 雷电流保护器_DEHNbloc M 1 150/255
产品编号：Pro200961013556
产品型号：DEHNbloc M 1 150/255
更新时间：2009.06.10
浏览次数：1368
DEHNbloc M 1 150/255

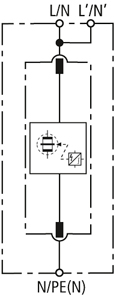

DEHNbloc M 1 150/255 Dimension drawing DEHNbloc M 1 150/255 Basic circuit diagram DEHNbloc M 1 150/255
-火花间隙型、能量协调的雷电流保护器，由底座和插入式保护模块组成
-RADAX Flow技术，具备续流抑制能力，满足系统高可靠性要求
-短路电流至50 kArms时，32A gL/gG熔丝
-雷电流放电能力达50kA(10/350μs)
-与电涌保护器DEHNguard能量协调，无需连接额外线缆
-电压保护水平低
-工作状态/故障在监视窗口中指示
-使用模块释放按扭，无需工具更换保护模块
DEHNbloc M 1 150/255技术参数
| DEHNbloc M 1 255 | DEHNbloc M 1 150 | |||
| 依据EN 61643-11, SPD | 1级 | 1级 | ||
| 依据IEC 61643-1, SPD | Ⅰ级 | Ⅰ级 | ||
| 交流最大持续工作电压UC | 255V | 150V | ||
| 雷电冲击电流 (10/350μs) Iimp | 50kA | 35kA | ||
| 标称放电电流 (8/20μs) In | 50kA | 35kA | ||
| 电压保护水平 Up | 2.5kV | 1.5kV | ||
| 工频续流遮断能力 Ifi | 50kArms | 50kArms | ||
| 续流抑制/选择性 | 预期续流到50kArms时, 32A熔丝不跳 | 预期续流到50kArms时, 32A熔丝不跳 | ||
| 响应时间 tA | ≤100ns | ≤100ns | ||
| Ik=50kArms(ta≤0.2s)时，最大后备熔丝 (L) | 500A gL/gG | 500A gL/gG | ||
| Ik=50kArms(ta≤5s)时，最大后备熔丝 (L) | 315A gL/gG | 315A gL/gG | ||
| Ik>50kArms时, 最大后备熔丝 (L) | 200A gL/gG | 200A gL/gG | ||
| 串联最大后备熔丝 (L-L’) | 125A gL/gG | 125A gL/gG | ||
| 暂态过电压 (TOV) UT | 200V/5sec. | 200V/5sec. | ||
| 工作温度范围（并联） TUP | -40℃ … +80℃ | -40℃ … +80℃ | ||
| 工作温度范围（串联） TUS | -40℃ … +60℃ | -40℃ … +60℃ | ||
| 工作状态/故障指示 | 绿 / 红 | 绿 / 红 | ||
| 最小安装导线截面积 (L/N,N’/N’,N/PE(N)) | 10mm2单股线/软线 | 10mm2单股线/软线 | ||
| 最大安装导线截面积 (L/N,N/PE(N)) | 50mm2多股线/35mm2软线 | 50mm2多股线/35mm2软线 | ||
| 最大安装导线截面积 (L’/N’) | 35mm2多股线/25mm2软线 | 35mm2多股线/25mm2软线 | ||
| 安装方式 | 35mmDIN轨, 依据EN 60715 | 35mmDIN轨, 依据EN 60715 | ||
| 外壳材料 | 红色热塑性材料, UL 94-0 | 红色热塑性材料, UL 94-0 | ||
| 防护等级 | IP 20 | IP 20 | ||
| 尺寸 | 2 mods, DIN 43880 | 2 mods, DIN 43880 | ||
| 遥信触点类型 | — | — | ||
| 交流切换能力 | — | — | ||
| 直流切换能力 | — | — | ||
| 遥信终端的横截面积 | — | — | ||
| 订购信息 | ||||
| 型号 | DEHNbloc M 1 255 | DEHNbloc M 1 150 | ||
| 货号 | 961 120 | 961 110 | ||
| 包装单位 | 1 pc (s) | 1 pc (s) | ||
