防 雷 / 避 雷 产 品
ZD16800* 、ZD16801*、ZD16809+、ZD16820、ZD16821、ZD14612、ZD14624、ZD14648、ZD14712、ZD14724、ZD14748
产品名称：ZD16800* 、ZD16801*、ZD16809+、ZD16820、ZD16821、ZD14612、ZD14624、ZD14648、ZD14712、ZD14724、ZD14748
产品编号：Pro200962145719
产品型号：ZD16800* 、ZD16801*、ZD16809+、ZD16820、ZD16821、ZD14612、…
更新时间：2009.06.02
浏览次数：1949
详细说明：
规 格
所有的数字一般在77°F（ 25 ℃ ）除非另有说明
最大浪涌电流
80kA (8/20μs)* .
交流线路保护
L-N, L-G/E, L-L, N-G/E
响应时间
<5ns
环境温度范围
–40°F to +185°F (–40°C to +85°C) — 工作环境
湿度
95% RH (不冷凝)
重量
2.1 lbs (0.94Kg)

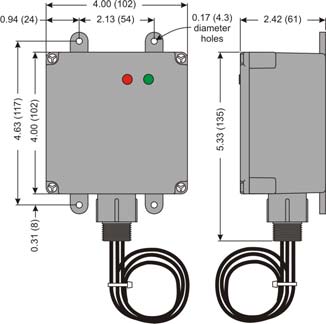

尺寸
| 工作电压 (V) | UL 1449 Listing (V) | 限制电压 | 最大连续工作电压 (Vac) | 相类型 | ||
| @ 3kA+(V) | @ 10kA (In)+(V) | |||||
| AC versions | ||||||
| ZD16800* | 120 | 400 | 430 | 690 | 140 | 单相 2线 US |
| ZD16801* | 120/240 | 400 | 430 | 690 | 140 | 分相3线 US |
| ZD16809+ | 240 | 800 | 925 | 1200 | 320 | 单相 2线 EU |
| ZD16820 | 120 | 400/800 | 430/925 | 690/1200 | 140/320 | 单相 2线 TT |
| ZD16821 DC versions |
120/240 | 400/800 | 430/925 | 690/1200 | 140/320 Max. surge current |
单相 3线 TT |
| ZD14612 | 12V DC | N/A | 120 | 292 | 15kA | ----- |
| ZD14624 | 24V DC | N/A | 140 | 340 | 36kA | ----- |
| ZD14648 | 48V DC | N/A | 280 | 504 | 53kA | ----- |
| ZD14712 | 12V DC | N/A | 120 | 292 | 15kA | EMI 滤波器 |
| ZD14724 | 24V DC | N/A | 140 | 340 | 36kA | EMI 滤波器 |
| ZD14748 | 48V DC | N/A | 280 | 504 | 53kA | EMI 滤波器 |
