控制线信号线路防雷器（BLITZDUCTOR CT系列）_BLITZDUCTOR CT BE30、BLITZDUCTOR CT MD110
产品名称：控制线信号线路防雷器（BLITZDUCTOR CT系列）_BLITZDUCTOR CT BE30、BLITZDUCTOR CT MD110
产品编号：Pro20095261375
产品型号：BLITZDUCTOR CT BE30、BLITZDUCTOR CT MD110
更新时间：2009.05.26
浏览次数：1758
详细说明：

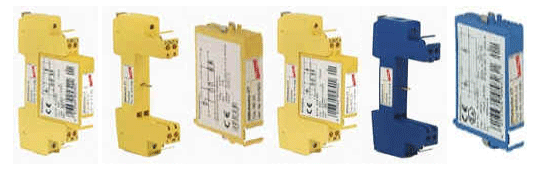

双绞线电涌保护器
BLITZDUCTOR CT
可防直接雷击和过电压
两线制，保护信息系统及其设备的过压保护组块此电涌保护器可作以下部分使用：
- 雷击电流 SPD- 雷击与过压组合式 SPD
- 过电压 SPD
符合 DIN IEC61312-1 （ VDE 0185-103 ）标准
主要特征：- 由二部分组成
l 底座（供保护模块插入定位）
l 电涌保护模块
- 节省空间设计
l 12mm 宽（ 2/3 个标准模块）
l 58mm 高
- 电涌保护器之间的多级耦合，无需附加电缆
- 当切换保护模块时信号传输不会被中断
- 底座整合的屏蔽端口
- 屏蔽线能直接或间接接地
- 支撑轨道与地线相连
- 保护模块的协调特性 CC
l 为设备选择合适的过压保护模块
l 个别保护模块间的协调选择
| 选择表 | |||
| 型号 | 能量协 调 特 性 | 雷 击 保 护 区 | 适用范围 |
| 底座 Base | 所有区域 | ||
| 底座 Base Ex | 所有区域 | 内置安全防爆保护 | |
| 雷电电流型避雷器（10/350μs） | XX/X | 0A-1 | |
| B | 所有的应用 | ||
| 组合式避雷器模块（10/350） | XX/1 | 0A-2 | |
| BE | 非平衡端口，RS485，RS422，V11 | ||
| BE/C | 使用于0-20mA,4-20mA输入，TTY和光藕输入及其它平衡端口 | ||
| BD | 带分流的平衡端口，通讯线 | ||
| BD/HF BD/HFD | 高频使用，RS485，视频 | ||
| 浪涌保护器（8/20） | X/1 | OB-1 OB-2 1-2 | |
| ME | 不平衡端口，RS485，RS422，VII | ||
| ME/C | 使用于0-20mA,4-20mA，TTY和光藕输入及其它平衡端口 | ||
| MD | 带分流的平衡端口，通讯线 | ||
| MD/HF MD/HFD | 高频使用，RS485，视频 | ||
| MD/Ex | 内置式安全防爆保护电路 | ||
| 型号 | 版本 | 货号 | |
| 设备使用的范围在OB-1,OB-2和1-2区 | |||
| 保护两根不平衡信号线的保护模块，如RS485，RS422，V11 | |||
| ME | 5V- | 919 520 | |
| ME | 12V- | 919 521 | |
| ME | 15V- | 919 522 | |
| ME | 24V- | 919 523 | |
| ME | 30V- | 919 524 | |
| ME | 48V- | 919 525 | |
| ME | 60V- | 919 526 | |
| ME | 110V~ | 919 527 | |
| 保护平衡信号线的保护模块，如电流环（TTY），光电转换输出 | |||
| ME/C | 5V- | 919 560 | |
| ME/C | 12V- | 919 561 | |
| ME/C | 24V- | 919 562 | |
| ME/C | 30V- | 919 563 | |
| 保护带分流的平衡信号线的保护模块，如通信系统 | |||
| MD | 5V- | 919 540 | |
| MD | 12V- | 919 541 | |
| MD | 15V- | 919 542 | |
| MD | 24V- | 919 543 | |
| MD | 30V- | 919 544 | |
| MD | 48V- | 919 545 | |
| MD | 60V- | 919 546 | |
| MD | 110V~ | 919 547 | |
| MD | 250V- | 919 549 | |
| 保护高频信号传输系统模块，如RS485，Video，HDSL，ADSL | |||
| ME/HF | 5V- | 919 570 | |
| ME/HFD | 5V- | 919 57 | |
| 安全防爆型，适用于石油、化工等防爆场合。我们使用了最安全的器件，获得了防爆认证：PTB 99 ATEX 2092 II 2 G EEx ia IIC T6 | |||
| BaseEX（底座） | 通过防爆安全端子，蓝色 | 919 507 | |
| MD/EX（模块） | 24V- ，蓝色 | 919 580 | |
| MD/EX（模块） | 30V-，蓝色 | 919 581 | |
| 型号 | 规格 | 货号 |
| 底座用于安装不同性能的保护模块 | ||
| base | 通过连接端子 | 919 506 |
| 设备使用的范围在0A-1区 | ||
| B | 110V~ | 919 510 |
| 设备使用的范围在0A-2区 | ||
| 保护两根不平衡信号线的保护模块，如RS485，RS422，V11 | ||
| BE | 5V- | 919 620 |
| BE | 12V- | 919 621 |
| BE | 15V- | 919 622 |
| BE | 24V- | 919 623 |
| BE | 30V- | 919 624 |
| BE | 48V- | 919 625 |
| BE | 60V- | 919 626 |
| BE | 110V- | 919 627 |
| 保护平衡信号线的保护模块，如电流环（TTY），光电转换输出 | ||
| BE/C | 5V- | 919 660 |
| BE/C | 12V- | 919 661 |
| BE/C | 24V- | 919 662 |
| BE/C | 30V- | 919 663 |
| 保护带分流的平衡信号线的保护模块，如通信系统 | ||
| BD | 5V- | 919 640 |
| BD | 12V- | 919 641 |
| BD | 15V- | 919 642 |
| BD | 24V- | 919 643 |
| BD | 30V- | 919 644 |
| BD | 48V- | 919 645 |
| BD | 60V- | 919 646 |
| BD | 110V~ | 919 647 |
| BD | 250V- | 919 649 |
| 保护高频信号传输系统模块，如RS485，Video，HDSL，ADSL | ||
| BD/HF | 5V- | 919 670 |
| BD/HFD | 5V- | 919 671 |
资料下载：
BLITZDUCTOR-CT.pdf
