TP48, TP48/3, TP48/4

产品名称：TP48, TP48/3, TP48/4
产品编号：Pro200942792918
产品型号：TP48, TP48/3, TP48/4
更新时间：2009.04.27
浏览次数：2000

该TP48电涌保护器保障外地安装过程发射机那里事项，有权在单位。经过简单的安装（螺丝的TP48到一个未使用的渠道进入，没有额外的修改） ，它提供高级别保护的浪涌和瞬变，而正常运作不受影响。该TP48后自动重置本身每个作业。该TP48可与螺纹，以适应不同的发射器，与防爆和本质安全选项危险地区。工作电压为直流48V电压下的最高收视率的脉冲峰值电流10kA和10kV级中部峰值电压。

易于和直接安装-只需螺丝到备用通道入境
本质安全和隔爆型（防爆）核准版本
范围螺纹种类
现场总线兼容
可在第2 ，第3和4线版本
10年

规格
所有的数字一般在77 °函数f （ 25 ℃ ）除非另有说明
最大浪涌电流
10kA峰值电流（ 8/20μs波形）
泄漏电流
小于10μA在最大工作电压
工作电压
48V直流最高
带宽
为1MHz
电阻
任何抵抗引入循环
环境温度范围
-20 ° C至+60 ℃ （工作）
-40 ℃到+80 ° C （存储）
湿度
5 ％至95 ％ RH （非结露）

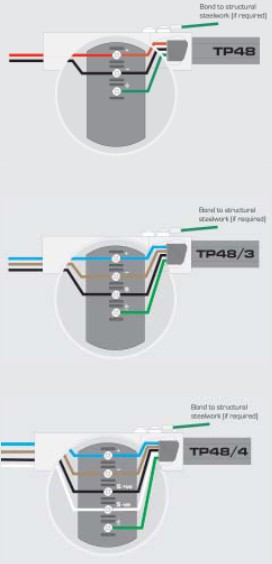

电气连接
TP48
3飞行线索（ 1号线， 2号线与地面）
TP48 3线
4飞行线索（+ve, -ve,，信号和地面）
TP48 4线
5飞行线索（ +ve, -ve, 信号 +ve, 信号-ve， 地面）
线径32/0.2 （1.0mm2, 18 AWG）
引线长度250毫米（最小）
套管
符合ANSI 316不锈钢六角线
线程
TP48-N, TP48-3-N & TP 48-4-N 1/2” NPT;TP48-I, TP48-3-I & TP48-4-I 20mm ISO(M20 x 1.5);TP48-G, TP48-3-G & TP48-4-G G 1/2” (BSP1/2”)

重量
175克

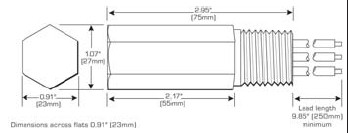

尺寸


电气安全
EEx属的IIC T4, Ceq=O, Leq=0 ;单位可进一步验证连接到任何本质安全回路与开路电压“和60V的输入功率” 1.2W 。
EEx d的IIC扩建;是器具的单位批准以隔爆（防爆）标准，并可安装在同样核准住房。
