电话线信号防雷器 TKS-B, SC-ele/ 4-c-G, RJ45-Tele/4-c, RJ11- Tele/4-F, RJ11-Tele/6-F, RJ45-Tele/4-C, RJ45-Tele/4-F, FRD110, ASP- Tele/4
产品名称：电话线信号防雷器 TKS-B, SC-ele/ 4-c-G, RJ45-Tele/4-c, RJ11- Tele/4-F, RJ11-Tele/6-F, RJ45-Tele/4-C, RJ45-Tele/4-F, FRD110, ASP- Tele/4
产品编号：Pro20094168463
产品型号：TKS-B, SC-ele/ 4-c-G, RJ45-Tele/4-c, RJ11- Tele/4-F, RJ11-…
更新时间：2009.04.16
浏览次数：2896
技术参数
| 型号 |

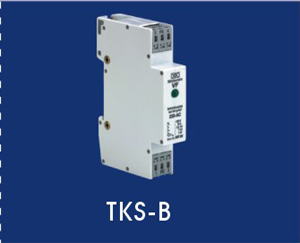

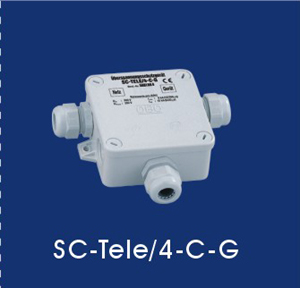

TKS-B | SC-ele/ 4-c-G |
RJ45- Tele/4-c |

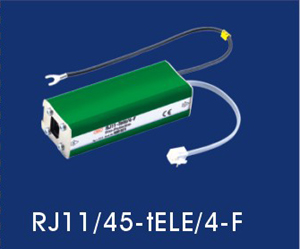

RJ11- Tele/4-F |
RJ11- Tele/6-F |

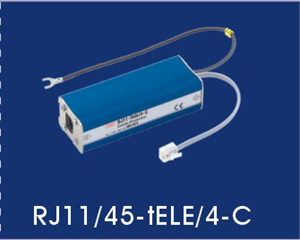

RJ45- Tele/4-C |

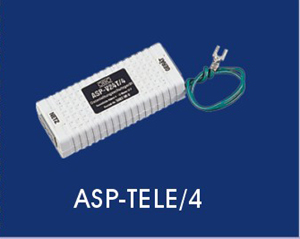

RJ45-Tele/4-F | FRD110 | ASP- Tele/4 |
| 测试范围 | 0 → 2 | 0 → 3 | 0 → 3 | 1 → 3 | 1 → 3 | 1 → 3 | 1 → 3 | 1 → 3 | 2 → 3 |
| 接口/保护脚 | 压接口/ 2线 |
压接口/ 4线 |
RJ45/UTP 4线 |
RJ11/12/ UTP4线 |
RJ11/12/ UTP6线 |
RJ45/UTP 4线 |
RJ45/UTP 4线 |
压接口/2线 | 压接口/4线 |
| 最大放电电流/每线 线-地 线-线 |
6KA/ 6KA |
5KA/ 5KA |
1.5KA/ 1.5KA |
-/- | -/- | 1.5KA/ 1.5KA |
-/- | -/- | -/- |
| 综合保护线-地 线-线 |
20KA/ 20KA |
15KA/ 15KA |
7.5KA/ 7.5KA |
7.5KA/ 0.5KA |
7.5KA/ 0.5KA |
7.5KA/ 0.5KA |
7.5KA/ 0.5KA |
10KA/ 10KA |
-/- |
| 精细保护线-地 线-线 |
20KA/ 20KA |
15KA/ 15KA |
7.5KA/ 7.5KA |
7.5KA/ 0.5KA |
7.5KA/ 7.5KA |
7.5KA/ 0.5KA |
7.5KA/ 0.5KA |
10KA/ 10KA |
250A/ 250A |
| 额定工作电压 VN | 110V | 110V | |||||||
| 动作电压 VP | 180V | 180V | |||||||
| 在IN下的保护水平电压 线-地/ 线-线 VP |
<500/ <500 |
<500/ <300 |
<500/ <300 |
<500/ <300 |
<500/ <300 |
<500/ <300 |
<500/ <300 |
<500/ <300 |
<300/ <300 |
| 插入损耗（36KHEF) DB | 0.1 | 0.1 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | -/- | 0.1 |
| 最大传输率 HE | 150M | >6M | 100K | 100K | 100K | 100K | 100K | 20K | >6M |
| 串接电阻 | -/- | 8.2 | 8.2 | 2.2 | 2.2 | 2.2 | 2.2 | 1.5 | -/- |
| 基本保护 LPZ 0＞LPZ 2 |
 |
 |
基本保护级，安装于数据线在LPZ 0-2区间内 特征： 安装于35mm导轨 无螺丝接线端子 |
| 综合保护 LPZ 0＞LPZ 3 |
 |
 |
综合保护级，安装于数据线在LPZ 0-3区间内 特征： Ip54外壳保护等级，具有防水功能 无螺丝接线端子 |
| 综合保护 LPZ 0＞LPZ 3 |
 |
 |
综合保护级，安装于数据线在LPZ 0-3区间内 特征： IRJ11/45接口类型容易安装 可选DLS-BS组件安装于35mm导规上 |
| 中等+精细保护 LPZ 1＞LPZ 3 |
 |
 |
中等+精细保护级，安装于数据线在LPZ-1-3区间内 特征： IRJ11/45接口类型容易安装 可选DLS-BS组件安装于35mm导规上 |
| 综合保护 LPZ 2＞LPZ 3 |
 |
 |
精细保护级，安装于数据线在LPZ 区间内 特征： I无螺丝接线端子 容易安装 |
资料下载：
电话线信号防雷器.pdf
