意大利GEMINI避雷针_ATR先导放电避雷针
产品名称:意大利GEMINI避雷针_ATR先导放电避雷针
产品编号:Pro200953194152
产品型号:ATR先导放电避雷针ATR3000、ATR5000、ATR6000
更新时间:2009.05.31
浏览次数:5227
GEMINI LIGHTNING PROTECTION PRODUCT,INC.拥有超过30年丰富经验和一支强大的由意大利、法国、美国最著名大学和研究机构组成的工程师队伍,使GEMINI成为雷电保护装置的专家。不论在意大利、欧洲以至全世界各地,GEMINI雷电接闪器经过多年雷电洗礼的成功保护,GEMINI目前正全力推出其最新研究成果 ATR系列先导放电避雷针。
产品型号 ATR3000 产品型号 ATR5000 产品型号 ATR6000
国际货号 07-001 国际货号 07-002 国际货号 07-003
产品规格
尺寸(㎜):高×圆盘直径×下端连接公螺纹
直径=705×260×27
重量(kg):5
1. 非电子装置、机械式自我激活;
2. 严格的质量选材,确保雷击后防护质量不会改变;
3. 10/350μs雷电流产生的LEMP经过雷电波缓冲装置LBD和 陡 波整流器HCS不会对避雷针造成损害;
4. 不同的抢先时间形成多规格保护半径;
5. 独特的外观造型为被保护标的物增添艺术效果;
6. 产品通过高压实验室进行测试及检定;
7. 防腐防锈经久耐用无需维护。
保护半径 (Rp) 计算公式
根据法国 NFC17-102 标准规定,避雷针针尖应高于被保护物水平面 ( 天面 )2m 以上,保护半径由三个因素 ( 架针高度 h ,建筑物保护类别和避雷针型号 ) 决定。当架针高度 h ≥ 5m 时,保护半径可按以下公式进行计算: R p --- 保护天面上的水平保护半径 ( m )h --- 被保护天面至避雷针针尖高度 ( m )
D --- 电击距离 ( 滚球半径 ) ( m )
ΔL --- 为 ESE 的上行抢先距离 ( m ) , ΔL = ΔV × ΔT
ΔV --- 先导传播速度系数 ( m/μs ) 根据试验数据测定 ΔV = 1 m/μs
保护半径表
各类防雷建筑物在不同型号不同高度的保护半径 ( Rp ) | |||||||||||
建筑物类别 |
避雷针型号 |
h = 被保护标的物天面至避雷针针尖高度 ( m ) | |||||||||
2 |
3 |
4 |
5 |
6 |
8 |
10 |
20 |
30 |
60 | ||
第一类 |
ATR3000 |
19 |
28 |
38 |
53 |
54 |
54 |
54 |
55 |
54 |
37 |
ATR5000 |
23 |
37 |
62 |
65 |
66 |
66 |
66 |
67 |
66 |
54 | |
ATR6000 |
41 |
5176 |
77 |
77 |
77 |
77 |
77 |
78 |
77 |
67 | |
第二类 |
ATR3000 |
25 |
42 |
54 |
69 |
70 |
71 |
72 |
76 |
79 |
79 |
ATR5000 |
40 |
52 |
65 |
83 |
83 |
84 |
85 |
89 |
91 |
91 | |
ATR6000 |
46 |
61 |
76 |
95 |
95 |
96 |
97 |
100 |
102 |
102 | |
第三类 |
ATR3000 |
27 |
45 |
53 |
77 |
78 |
80 |
81 |
86 |
90 |
95 |
ATR5000 |
47 |
53 |
75 |
92 |
92 |
94 |
95 |
99 |
103 |
107 | |
ATR6000 |
55 |
65 |
84 |
104 |
105 |
106 |
111 |
111 |
114 |
118 |
备注 :h = 2, 3 ,4 m 时 , 表中保护半径 Rp 数据为实验测试所得 , 非计算公式给出。
ATR 系列抢先时间测试数据
型号 |
ATR3000 |
ATR5000 |
ATR6000 |
Δ T ( μs ) |
35 |
47 |
58 |
通过国家高压实验室测试

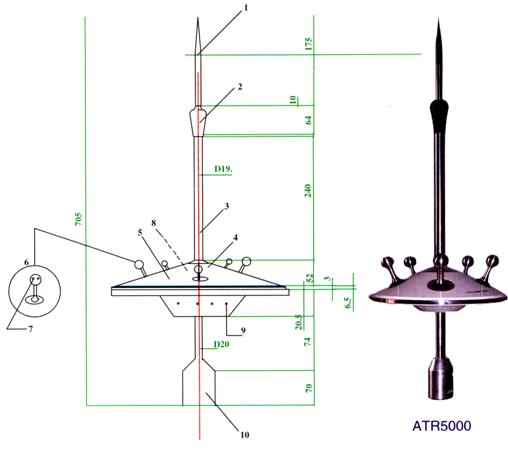

产品经过国家级实验室上海交通大学高压实验室3000kV冲击电压发生器的严格测试。该成套装置可以产生1.2/50μs标准雷电波和250/2500μs操作波,采用恒流充电及自动控制的操作系统,配有HAEFELY公司的测量分压器及TEK公司的300MHz-1GHz数字示波器。 在试验时实际施加的250微秒波形下,被测ESE避雷针的提前放电时间为23.2微秒,根据法国标准NF C 17102给出的方法,折换到650微秒波形下的提前放电时间为78微秒。计算保护范围时,法国标准NF C 17102封顶的提前放电时间为650微秒波形下60微秒,该ESE针的提前放电时间已经大于60微秒。 产品结构
1. 接闪器 CLR
2. 雷电波缓冲装置 LBD
3. 雷电波引导杆 LGP
4. 陡波整流器 HCS
5. 先导触发装置 ADT
6. 空气激发装置 ASD
7. 空气激发装置通道 ASDP
8. 金属激发尖端放电装置 MSPEE( 在先导触发装置内 )
9. 空气导入通道 ADIP
10. 等离子连接接头 CDC
密闭的 先导触发装置 ADT 采用特殊金属材料铸就而成, 适应于各类腐蚀环境, 内置 金属激发尖端放电装置 MSPEE 与 空气导入通道 ADIP 、 空气激发装置通道 ASDP 共同组成 空气激发装置 ASD 。
产品安装避雷针净重: 4.5 ~ 5.3 Kg ; 等离子连接头 CDC 接口规格: M27*1.5
采用 Φ25 的镀锌钢管或不锈钢管(管壁厚 ≥2mm )与 CDC 连接部位公螺纹,连接杆采用 Φ25 ~ Φ120渐变镀锌钢管或不锈钢管(上大下小),各规格连接杆之间(视支撑高度不同,可选用 2 ~ 6 节)采用焊接或螺楦对接方式,同时进行防锈处理,最下端的连接杆与固定板连接部位采用焊接并进行防锈处理,固定板规格:400 × 400mm 与混凝土预埋外露螺楦紧密固定。 连接部位进行防锈处理。
