LPI Stoymaster 提前放电式(ESE) 避雷针

产品名称：LPI Stoymaster 提前放电式(ESE) 避雷针
产品编号：Pro200941693045
产品型号：Stoymaster 提前放电式(ESE)避雷针
更新时间：2009.04.16
浏览次数：6355

设计原理：

它的设计已经考虑了最新的、经过考证的防雷理论，并在长期实践中得到验证：

●在静态时、包围避雷针的电晕应该尽量地小。
●当雷雨云聚集在高空时，空间电场便开始形成。在“下行先导”接近保护区时，电场便迅速增强。STORMASTER避雷针的形状设计、使空间电场在200KV/M（即避雷针的增强电场能力是1：15），附近空气被电离，产生“向上闪流”，并产即在空间电场（200KV/M）的作用下向上运动，迎接“下行先导”，取得提前发射闪流的效果。
●用4块独产的极板代替球形的极板，使到接闪端子增强电强的能力更符合1：15（200KV/M：3MV/M）.

符合标准

作为雷电保护领域的领先企业、LPI的产品均经过反复的试验室及现场测试。确保产品符合用户需要。
STORMASTER ESE避雷针可以接受任何一家合资格的独立高压试验室、按照法国国家标准NFC17-102进行测试。结果将会证明、该吉雷针完全符合法国国家标准。
根据NFC17-102法国国家标准进行测试的目的、是为了得到传统的富兰克林避雷针与LPISTORMASTER ESE避雷针开始放电时的时间差，从而计算出提前触发时间△T。为了得到一个保守的测量结果，安全极限被应用到测量值中。以保证STORMASTER ESE避雷针的可靠、安全使用。

保护性能

StormasterESE的保护半径Rp根据法国国家标准NFC17-102(1995年七月)定义的以下公式计算得出。
Rp=当h≥5米时：下面的关健参数决定Rp的计算结果。
● △T由测试中得到
StormasterESE-50=△T(μs)50
StormasterESE-60=△T(μs)60
●h=Stormaster避雷针高于被保护区域的实际高度（米）。
● D（单位 米）取决于选择的保护水平在标准
NFC17-102的附件B里有特别说明。
第一级保护D=20米（高级保护）
第二级保护D=45米（中级保护）
第三级保护D=60米（标准保护）

LPI澳大利亚国际雷电保护公司

LPI是一间提供直击雷防护，感应雷防护及接地材料的澳大利亚生产厂和供应商。它的员工和它们的合作机构在全球范围内积累了几十年的客户服务经验，并与广大客户形成长期的伙伴关系。

LPI的STORMASTER ESE避雷针

LPI的STORMASTER ESE避雷针、利用空间自然产生的电场、去完成向上闪流的及时释放，能够对被保护设施提、供一个有效、安全的方法，防止直击雷的入侵。

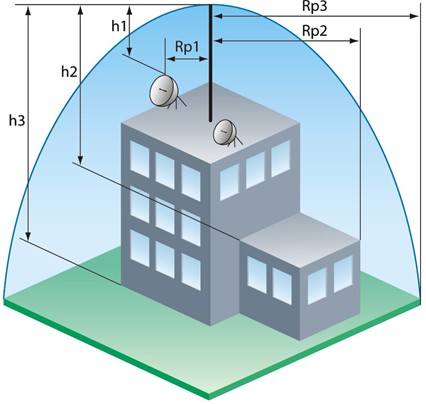

保护半径

H=避雷针距离被保护被保护 区域的高度（米）	2	4	5	6	10	15	20	45	60
第一级保护（高级保护） Stormaster 15 Stormaster 30 Stormaster 50 Stormaster 60	13 19 28 32	25 28 55 64	32 48 68 79	32 48 69 79	33 49 69 79	34 50 70 80	35 50 70 80	35 50 70 80	35 50 70 80
第二级保护（中级保护） Stormaster 15 Stormaster 30 Stormaster 50 Stormaster 60	18 25 35 40	36 50 69 78	45 63 86 97	46 64 87 97	49 66 88 99	52 68 90 101	55 71 92 102	60 75 95 105	60 75 95 105
第三级保护（标准保护） Stormaster 15 Stormaster 30 Stormaster 50 Stormaster 60	20 28 38 44	41 57 76 87	51 71 95 107	52 72 96 107	56 75 98 109	60 77 100 111	63 81 102 113	73 89 110 120	75 90 110 120

避雷针的型号、尺寸大小

LPI的提前放电避雷针能够提供两种不同保护范围的型号。

■Stormaster ESE-50 ■Stormaster ESE-50-GI ■Stormaster ESE-60 ■Stormaster ESE-60-GI GI型号-直接安装在直径为2”的水管上。

Stormaster提前放电式(ESE)避雷针

订购代码	内容
STORMASTER-ESE-15	STORMASTER ESE 15避雷针，金色
STORMASTER-ESE-15-GI	STORMASTER ESE 15避雷针，金色，GI接头
STORMASTER-ESE-30	STORMASTER ESE 30避雷针，金色
STORMASTER-ESE-30-GI	STORMASTER ESE 30避雷针，金色，GI接头
STORMASTER-ESE-50	STORMASTER ESE 50避雷针，金色
STORMASTER-ESE-50-GI	STORMASTER ESE 50避雷针，金色，GI接头
STORMASTER-ESE-60	STORMASTER ESE 60避雷针，金色
STORMASTER-ESE-60-GI	STORMASTER ESE 60避雷针，金色，GI接头

资料下载：


 lpi_Stoymaster 提前放电式(ESE)避雷针.pdf
