等电位联结-LPI信号基准网格(静电泄露网)

Posted：2009.10.22 Source：admin Views：1763

    ILSE?信号基准网格是一个预先制造的低阻抗导体网格，它可为高电频，低电压数字信号形成一个等电位平面，通常用于敏感计算机远程装置和电信的安装。
    通常数字信号线的电压比较低，对瞬态噪音很敏感（一些数字系统的典型电压为1V）。这个信号基准网格符合IEEE标准1100-1992敏感电子环境的接地应用要求。
    正确的接地和敏感电子系统的联结，包括计算机安装，需要仔细的考虑从直流DC到100兆赫兹以上的所有频率，另外也必须满足当地对电力故障电流和雷电保护的要求，用来保证设备运行无故障。
    为了最大减小噪音的影响，计算机接地有很多详细的要求。
    计算机安装对如下因素特别敏感：
    ◎ 相邻电力与数据电路和接地之间的耦合，噪音可能进入电缆-即使邻近的雷击也会带来威胁
    ◎ 邻近的发射器噪音带来屏蔽

焊接连接：

通常采用放热焊接连接才能真正确保“无噪音”联结。一般的机械连接会造成电子噪音，因为连接点的突然变化会造成较高的Ldi/dt电压。这个突然的改变会导致造成信号电路耦合的满冲信号，该信号引起错误数据或甚至导致电路的永久损害。放热焊接点的分子结合不受腐蚀，灰尘和清洁液的影响。

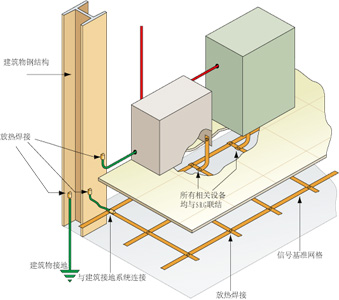

LPI信号基准网格SRG(静电泄露网)

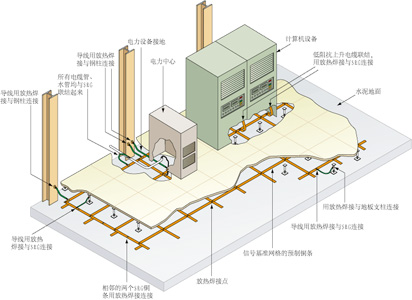

安装：

当安装SRG必须重点考虑以下因素：

◎必须满足当地标准要求

◎所有设备应当通过低阻抗导体与SRG联结，不要与室外的其它导线连接

◎所有计算机内抬高的地板应固定起来

◎每六个上升地板支架应用铜棒与SRG用ILSE? weld 放热焊接连接起来

◎所有进入计算机房的柱子，导管，水管和电缆等须联结到 SRG

◎配电盘和电力配电中心直接与建筑物钢结构连接，或与短接地导体联结起来，任何向计算机供应交流电流的配电盘或配电柜中的接地线应与外壳联结起来
